3,5 m² Vloerverwarming Mat 50 cm x 7 m Wiper Sunfloor (525W)

Geachte klant

Dit verwarmingsproduct is gemaakt van hoogwaardige, duurzame materialen. Om ervoor te zorgen dat uw product optimaal functioneert, zijn er enkele aandachtspunten die in de installatiehandleiding worden beschreven. Wij kunnen u alleen volledige garantie bieden als het systeem correct is geïnstalleerd in overeenstemming met deze installatie-instructies. Lees de instructies voor de installatie zorgvuldig door, vergeet daarbij de middenpagina niet en zorg ervoor dat u over het juiste gereedschap en materiaal beschikt. De elektrische installatie moet worden uitgevoerd door een gekwalificeerde elektricien in overeenstemming met de huidige plaatselijke voorschriften.

1. Controleer, voordat u aan de slag gaat, of de inhoud van de verpakking de volgende onderdelen bevat:

• Verwarmingsmat met aansluitdraad
• Controlekaart

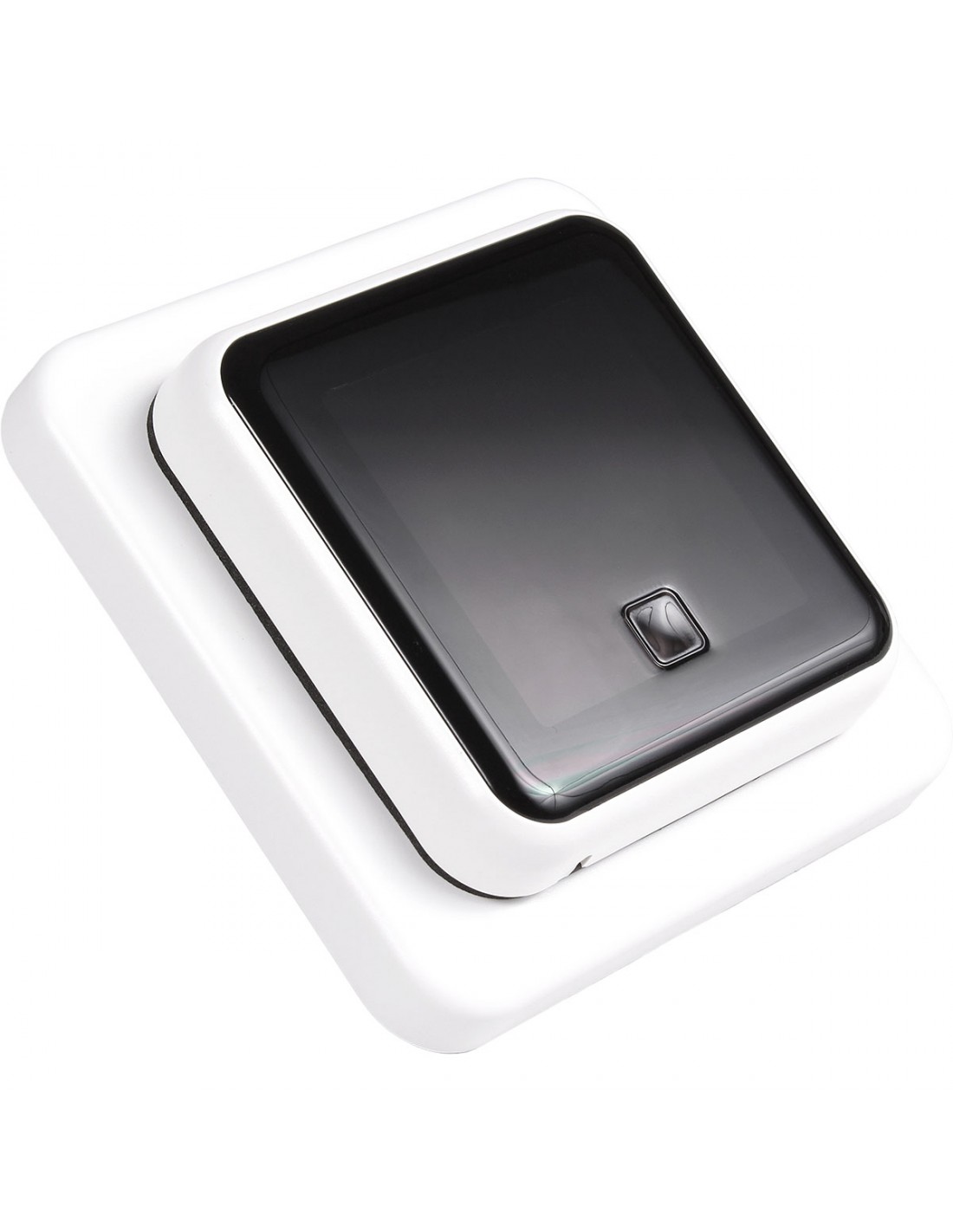

• Thermostaat inclusief vloersensor*
• Flexibele sensorbuis
• Installatievoorschriften

*In sommige gevallen dient u de thermostaat separaat aan te schaff­en.

2. Meetgegevens:

3. Aandachtspunten:

Controleer vooraf of de verwarmingsmat de juiste maat heeft voor het te verwarmen vloeroppervlak en of er voldoende elektrische capaciteit (Amp.) beschikbaar is. Voordat u de mat plaatst, moet de weerstand worden afgelezen en genoteerd op de inspectiekaart in het midden van deze handleiding. (Zie punt 7).

De aansluitkabel kan verlengd of ingekort worden, er moet altijd minimaal 0,5 meter aansluitdraad over zijn. De verwarmingskabel, bevestigd aan het glasvezelnet, kan niet worden doorgeknipt. De matten kunnen niet over elkaar worden gelegd en de verwarmingskabels mogen elkaar nooit kruisen! De kabelovergang (SPLICE) is de overgang van de weerstandskabel (verwarmingsgedeelte van de mat) naar de stroomkabel (koude verbinding) bevindt zich net binnen de verwarmingsmat en is gemarkeerd.

In het algemeen dient een afstand tot de muur van 10 tot 20 cm aangehouden te worden. De verwarmingsmat mag nooit onder vaste objecten zoals bovenkasten, keukenblokken, baden of douches worden gelegd en de mat moet zijn warmte ongehinderd kunnen afgeven. De verwarmingsmat mag alleen in de vrije vloeroppervlakken worden verwerkt. Omdat badkamers meestal uit een klein vrij vloeroppervlak bestaan, kan de mat alleen als aanvullende verwarming worden geïnstalleerd. Neem contact op met uw plaatselijke leverancier voor informatie over het gebruik als hoofdverwarming.

4. Noodzakelijke materialen:

• Een SUNFLOOR-matsysteem
• Flexibele tegellijm of zelfnivellerende pasta en flexibele voeg geschikt voor vloerverwarming
• Flexibel cement- en cementpistool voor dilatatievoegen langs de wanden
• Ongeveer. 2 m flexibele elektrische leiding (16 mm)
• (Plastic) kleefkam met ca. 6 mm tanden
• Elektrische inbouwdoos (min. 35 mm diep, bij voorkeur 50 mm)
• Geaarde stroomaansluiting
• Een multimeter om de mat te testen na elke installatieactiviteit
• Verschillende gereedschappen.

5. Voorbereidingen:

Bepaal waar de thermostaat geplaatst moet worden, plaats een standaard elektrische inbouwdoos met een minimale diepte van 35 mm, bij voorkeur op een hoogte van 1,40 m voor gebruiksgemak. Slijp / zaag de nodige groeven en monteer de aansluitdoos en elektrische leiding. Er moeten 2 leidingen worden geïnstalleerd; een voor de sensor en de andere voor de stroomkabel van de mat. Laat de voedingskabel en de sensorkabel niet door dezelfde kabelgoot lopen. Zaag een groef in de vloer voor de vloersensorbuis (2 cm diep).

LET OP: Plaats de sensor nooit in de buurt van een (verborgen) radiatorleiding! Installeer het nooit onder een verwarmingskabel! Zorg ervoor dat de ondergrond waarin de mat wordt verwerkt, vlak, schoon, stof- en vetvrij is. In grotere ruimtes kunnen dilatatievoegen langs de muur nodig zijn.

6. Weerstandsmetingen

Voordat u de verwarmingsmat installeert, moet de weerstand worden afgelezen en genoteerd op de inspectiekaart in het midden van deze handleiding. De aflezing moet worden uitgevoerd tijdens de installatie en bij de uiteindelijke voltooiing. Deze aflezingen moeten overeenkomen met de technische informatie (punt 2). Voer metingen uit tussen de weerstandsdraden en tussen de weerstandsdraad en de aardbekleding.

Bewaar deze keuringskaart goed zichtbaar in de meterkast! Dit maakt deel uit van uw garantie.

7. De mat afmeten:

Houd bij het uitrollen van de matten in grotere gebieden een afstand tot de muur aan van 20 tot 30 cm. Dit geldt niet voor glazen wanden waar extra verwarming nodig is. Als de SUNFLOOR-mat te lang is, kan de mat in een lange lengte worden geknipt en langs de omtrek van de mat worden gelegd. De losse kabels moeten minimaal 5 cm uit elkaar worden gelust. Ze mogen elkaar niet aanraken of kruisen. Test de mat opnieuw als deze is gelegd.

8. Tegel-cement methode:

• Rol de verwarmingsmat uit met de verwarmingskabel naar beneden, zodat alleen het glasvezelnet zichtbaar is
• Plaats de mat zoals beschreven in punt G
• Meet de weerstand
• Trek het uiteinde van de aansluitkabel door de elektrische leiding naar de thermostaat
• Breng de eerste laag flexibele tegellijm aan
• 0,4 cm tot 0,6 cm dik en ca. 55 cm breed
• Rol de mat over de tegellijm uit met de kabel naar beneden
• Duw de mat zachtjes naar beneden met een houten spatel of handschoenen en verdeel de tegellijm die door de mat loopt
• Strijk het glad en laat het drogen
• Meet de weerstandsmetingen van de mat opnieuw
• Breng vervolgens een stevige tweede laag flexibele tegellijm aan en zorg ervoor dat er geen luchtbellen ontstaan en gebruik een kunststof tegellijmkam om beschadiging van de mat te voorkomen - ZORG DAT ER VLEKKEN OP DE TEGELS KOMEN!
• Druk de tegel met een lichte glijdende beweging naar beneden

10. Zelfnivellerende methode

• Rol de verwarmingsmat uit met de verwarmingskabel naar boven
• Plaats de mat zoals beschreven in punt G
• Trek het uiteinde van de aansluitkabel door de elektrische leiding naar de thermostaat
• Meet de weerstand
• Lees eerst de instructies van de zelfnivellerende mortel, controleer of het product geschikt is voor vloerverwarming en volg de instructies van de fabrikant letterlijk op
• Het zelfnivellerende effect moet meestal enigszins worden ondersteund met een wisser. Let op de droogtijd voordat u de vloerafwerking aanbrengt
• Meet de weerstandsmetingen van de mat opnieuw
• Breng vervolgens een stevige laag flexibele tegellijm aan en zorg ervoor dat er geen luchtbellen ontstaan. Gebruik een kunststof tegellijmkam om schade aan de verwarmingsmat te voorkomen - ZORG DAT ER VLEKKEN OP DE TEGELS KOMEN! Druk de tegel met een lichte glijdende beweging naar beneden

LET OP: breng niet meer dan 1 zelfegaliserende laag aan. Volg de instructies van de fabrikant

11. Thermostaat aansluiten:

De installatie moet worden uitgevoerd door een gekwalificeerde elektricien in overeenstemming met alle huidige bedradings- en bouwvoorschriften. Isoleer altijd de stroom naar de thermostaat voordat u de thermostaat installeert of opnieuw installeert.

Gebruik de handleiding die bij de thermostaat is geleverd om de thermostaat te installeren en in te stellen.

12. Het systeem voor het eerst gebruiken:

Afhankelijk van de droogtijd gespecificeerd voor de flexibele lijm of zelfnivellerende pasta, echter niet eerder dan 21 dagen na plaatsing ivm de natuurlijke afvoer van vocht uit de vloer.

Het systeem eerder inschakelen kan de vloer beschadigen.

13. Bronnen:

Onderstaande documenten zijn voor iedereen gratis te downloaden. Ze kunnen in hoge kwaliteit op uw computer worden geopend en voor verder gebruik worden afgedrukt.

Als u het systeem eerder inschakelt, kan de vloer beschadigd raken.

Om de vorm van de mat aan te passen aan de specifieke ruimte, kan het nodig zijn om de mat te knippen en te draaien. Het moet worden gedaan zoals hieronder wordt weergegeven. Snijd nooit door het verwarmingselement. Zorg ervoor dat de kabels tijdens het proces niet worden beschadigd. De vloerverwarmingsmat mag niet worden geplaatst onder toekomstig te plaatsen douche-items zoals het bad- of douchemeubels.

U kunt een applicatie op uw telefoon downloaden vanuit Google Play Store of Apple App Store door de QR-code te scannen vanaf de instructiepagina die bij de thermostaat is geleverd. Of klik op de link hier Warmme Mobile App.

De “Warmme Mobile App” is heel eenvoudig in te stellen en te gebruiken software waarmee je de verwarmingstemperatuur op afstand kunt controleren en instellen met je telefoon en thermostaat wanneer deze verbonden zijn met hetzelfde wifi-netwerk. U kunt verschillende kamers toevoegen in de app om de temperatuur voor elke kamer afzonderlijk in te stellen. U kunt een geavanceerd verwarmingsschema instellen, bijvoorbeeld om stroom te besparen wanneer verwarmen niet nodig is, of om bijvoorbeeld de nachttemperatuur te verlagen.

Onderstaande documenten zijn voor iedereen gratis te downloaden. Ze kunnen in hoge kwaliteit op uw computer worden geopend en voor verder gebruik worden afgedrukt.

Sunfloor Installatie Instructies
